ROCK-PHIN partikelfilter

ROCK-PHIN METALLKORG

ROCK-PHIN partikelfilter

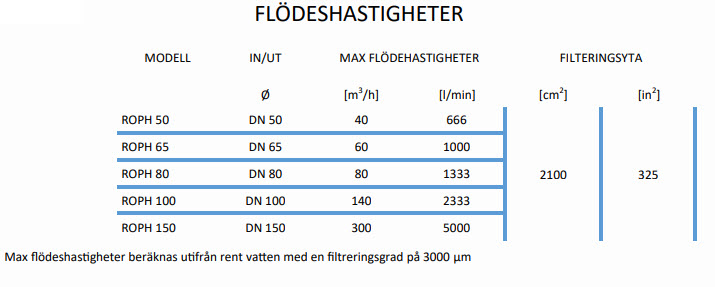

  • Flöde 40-300 m3/h
  • Portäthet / filtreringsgrad vattenrening 1000-3000 my

Rock-phin filter är ett statiskt filter, utrustad med en stark perforerad metallplåtkorg tillverkad av rostfritt stål.

Rock-phin är den optimala lösningen för att skydda pumpar, mer generellt kan den användas som ett grovt filter i processer som använder vatten från brunnar, floder och kanaler som ibland är fulla av stora suspenderade fasta ämnen.

Rock-phin filter är utrustad med vårt speciella snabbultsystem som garanterar snabbare underhålls arbeten, lägre demonteringstider och möjliggör för användaren att ta bort locket utan att helt skruva loss spännbultarna. Filtret är också utrustat med ett snittstopp som förlänger förseglingspackarnas varaktighet.

Rock-phin filter levereras komplett med avloppsventiler och de är konstruerade för att passa tryckmätare.

FILTRERINGSPROCESS

För att behandlas, kommer obearbetad vätska in i filtret genom inloppsanslutningen (IN), suspenderade fasta ämnen hålls kvar inuti filtreringskorgen och ren vätska strömmar ut ur utloppsanslutningen (UT).

UNDERHÅLL

Filterkorgen måste rengöras när den progressiva uppbyggnaden av suspenderade fasta ämnen orsakar en förhöjd ökning av tryckförlusten eller med jämna mellanrum om filtret är monterat före en pump. För att fortsätta med underhållet är det tillräckligt att isolera filtret, ta bort locket genom att lossa snabblåsningsbultarna och dra ut filterkorgen.

FUNKTION

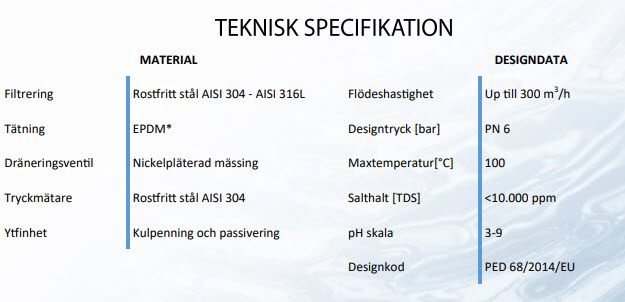

Rock-phin filter är tillverkad med tekniska och konstruktiva egenskaper som är lämpliga för industriella tillämpningar. Tryckkärlet är tillverkat i AISI 304 i rostfritt stål eller, på begäran i AISI 316 . Efter svetsförfarandet utsätts den för två ytbehandlingar och passivering. Den första ger ett större ytmotstånd och avlägsnar eventuella tillverkningsföroreningar medan den andra rekonstruerar den naturliga passiva filmen som utgör filtrets absoluta rostfrihet.

Rock-phin filter har svarta EPDM-packningar, certifierade för att överensstämma med följande regler för dricksvatten:

UBA, DVGW standard W-270, WRAS och ACS.

ANSLUTNINGAR

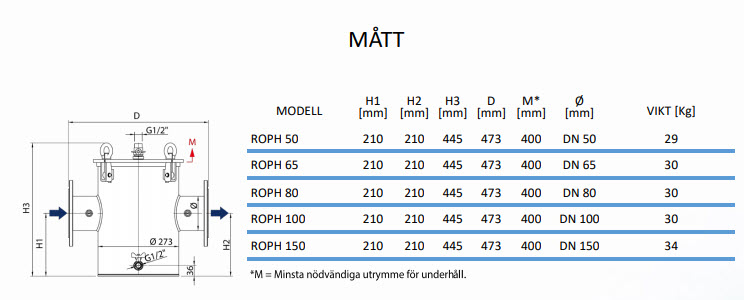

Rock-phin filters inlopps- och utloppsanslutningar är ISO PN16 flänsade från DN50 till DN150 (UNI-EN 1092-1). Andra anslutningstyper finns tillgängliga på begäran.

FILTERKORG

Rock-phin filterkorg är tillverkad av SS316-perforerad metallark och den är lätt extraherbar och utbytbar. De tillgängliga filtreringsgraderna är: 3000 my - 2000 my - 1000 my

rock-phin-01
rock-phin-02
rock-phin-04
rock-phin-06
rock-phin-09
rock-phin-10
