Avhärdningsfilter för industri, vattenverk och samfällighetsföreningar

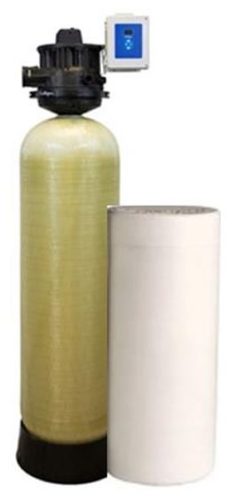

Culligan CTM är ett automatiskt avhärdningsfilter utvecklat för professionella behov. Systemet reducerar vattnets totalhårdhet genom att avlägsna kalcium- och magnesiumjoner med hjälp av jonbytarmassa.
Filtret använder katjonbytarmassa, exempelvis Cullex jonbytarmassa, som är avsett för kontakt med vatten och kan regenereras med vanligt salttablettsalt eller motsvarande regenereringssalt.
Filtertanken är cylindrisk och tillverkad av glasfiberförstärkt, korrosionsbeständigt material.
Prisvärd anläggning
Anläggningen är mycket prisvärd och lämpar sig väl för industri, lantbruk, vattenverk och samfällighetsföreningar med behov av höga flöden. Det största avhärdningsfiltret klarar ett kontinuerligt maxflöde på upp till 18,62 m³/h och ett toppflöde på upp till 24,8 m³/h vid maximalt 1,7 bars tryckfall.
Vi har arbetat med vattenrening i 35 år. Våra kunder finns inom industrin, Försvarsmakten, kommuner, samfälligheter och bland privatpersoner.
Kontakta oss gärna för en offert på telefon 0520-74300 eller skicka ett mail på info@vattensystem.se
Avancerad styrning
Culligan CTM är utrustad med CWTS GBE-styrning för automatisk övervakning och drift. Med Soft-Minder® registreras vattenförbrukningen via flödesmätare, vilket ger ett mer behovsanpassat regenereringsintervall.
Regenereringen kan styras utifrån:
- behandlad vattenvolym
- tidsstyrd regenerering
- en kombination av volym och tid
Det gör att regenereringen kan anpassas efter verklig vattenförbrukning och driftförhållanden.
Driftssäker ventilkonstruktion
CTM-ventilen arbetar med hydrauliska kolvar i stället för en traditionell roterande ventil. Konstruktionen ger hög driftsäkerhet, förenklar service och bidrar till längre livslängd.
Saltbehållaren är tillverkad av korrosionsbeständiga komponenter. Ventilen har även automatisk bypass, vilket innebär att obehandlat vatten kan passera under regenereringen.
Tillval och systemlösningar
CTM-systemet kan kompletteras med flera tillbehör och funktioner:
Fjärrövervakning
Driftinformation kan överföras trådlöst från styrenheten till en separat display.
Duplexsystem
Två avhärdare arbetar växelvis för att möjliggöra kontinuerlig produktion av avhärdat vatten dygnet runt. När jonbytarkapaciteten i den ena kolonnen är förbrukad tar den andra över medan den första regenererar.
Progressivt flöde
Flera filterkolonner kan arbeta parallellt och kopplas in stegvis vid högre vattenbehov. Det gör det möjligt att hantera flödestoppar utan att hela anläggningen behöver överdimensioneras.
Kommunikationskabel
Data från styrenheten kan överföras till PC, PLC eller ett externt styr- och övervakningssystem.
Avstängning av servicevatten
Som tillval kan vattenflödet till installationen stoppas under regenerering, antingen med en extra kolv i ventilen eller med ett externt avstängningskit.
Användningsområden
Culligan avhärdningsfilter CTM lämpar sig för verksamheter där det finns behov av stabil och automatisk avhärdning, exempelvis inom industri, fastigheter, större hushåll, verksamhetslokaler och andra installationer med högre vattenförbrukning.

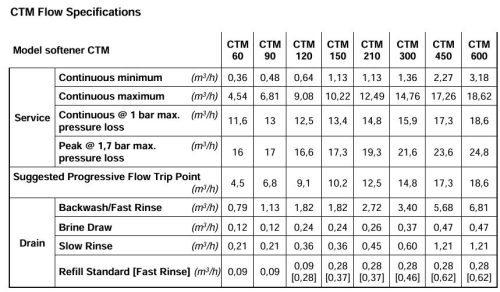

Flödeskapacitet för CTM-avhärdningsfilter
CTM-serien finns i flera storlekar för olika flödesbehov. Tabellen nedan visar rekommenderat kontinuerligt flöde samt högre flöden vid tillåtet tryckfall.
| Modell | Kontinuerligt minflöde | Kontinuerligt maxflöde | Flöde vid max. 1 bar tryckfall | Toppflöde vid max. 1,7 bar tryckfall |
|---|---|---|---|---|
| CTM 60 | 0,36 m³/h | 4,54 m³/h | 11,6 m³/h | 16,0 m³/h |
| CTM 90 | 0,48 m³/h | 6,81 m³/h | 13,0 m³/h | 17,0 m³/h |
| CTM 120 | 0,64 m³/h | 9,08 m³/h | 12,5 m³/h | 16,6 m³/h |
| CTM 150 | 1,13 m³/h | 10,22 m³/h | 13,4 m³/h | 17,3 m³/h |
| CTM 210 | 1,13 m³/h | 12,49 m³/h | 14,8 m³/h | 19,3 m³/h |
| CTM 300 | 1,36 m³/h | 14,76 m³/h | 15,9 m³/h | 21,6 m³/h |
| CTM 450 | 2,27 m³/h | 17,26 m³/h | 17,3 m³/h | 23,6 m³/h |
| CTM 600 | 3,18 m³/h | 18,62 m³/h | 18,6 m³/h | 24,8 m³/h |
Förklaring av flödesvärdena:
Kontinuerligt minflöde anger det lägsta rekommenderade flödet för stabil drift.
Kontinuerligt maxflöde anger det högsta rekommenderade flödet vid normal kontinuerlig drift.
Flöde vid 1 bar tryckfall visar vilket flöde filtret kan hantera när tryckfallet genom filtret tillåts uppgå till maximalt 1 bar.
Toppflöde vid 1,7 bar tryckfall anger ett kortvarigt högre flöde där tryckfallet får uppgå till maximalt 1,7 bar.
För bästa funktion bör modellen dimensioneras efter normalt driftflöde, toppflöde, inkommande vattenhårdhet och önskad kapacitet mellan regenereringarna.
Teknisk data:
- Anslutning: 2" (adapter till 1½" finns som tillval)
- Elanslutning: 230/24 V~, 50/60 Hz
- Driftstemperatur: min. 4,4 °C – max. 49 °C
- Drifttryck: min. 2,4 bar – max. 8,6 bar
- Den faktiska jonbyteskapaciteten beror på inkommande vattnets egenskaper, bland annat temperatur, flöde och vattnets sammansättning.
- För Duplex CTM-modeller avser de tekniska specifikationerna en enskild avhärdare. Duplexsystemet består av två tankar med en styrventil för varje kolonn samt ett gemensamt saltsystem.
